本產品適用于監測帶式輸送機在運行中出現的膠帶與滾筒之間的打滑，防止打滑造成的惡性事故，該產品還可用于多條膠帶機連鎖或停機，低速檢測或超高速檢測。
1、 技術指標：
檢測帶速范圍：0－9.99米/秒；
工作電壓：AC220V50Hz；
接點容量：AC220V5A；
整機消耗功率：10W；
輸出方式：有兩組繼電器輸出；
傳感頭與控制箱距離不大于100米。
2、主要結構特征：本產品由檢測頭和控制箱組成，控制箱由電路板、面板、顯示器、撥碼開關及接端子組成，控制箱安裝尺寸為260mm×240mm。
工作原理：本產品在工作過程中是傳感頭把所檢測的帶速變成脈沖信號送入控制箱內、計數電路在單位時間內計數，然后同預置的帶速相比較做出大于或小于的判斷，如果膠帶運行速度大于預置膠帶的帶速，則使控制繼電器吸合（面板綠燈亮），此時膠帶運行速度正常。如果膠帶運行速度小于預置的帶速則使使控制繼電器釋放（面板紅燈亮），此時膠帶低速打滑。

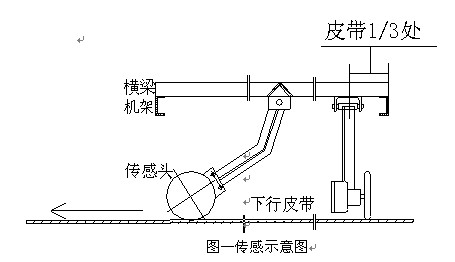

3、本產品控制箱應安裝在膠帶機機架上或距檢測頭較近的墻壁上（不能大于100米）。傳感頭安裝在膠帶機下皮帶上面且皮帶運行比較平穩處。如圖1所示。
接線：本產品控制箱內有接線圖，按箱內接線端子1－11從左至右排列。將傳感頭三芯電纜按線號1、2、3，接在箱內端子1、2、3位置上，不能接錯。端子4、5為第一路常開輸出，4、6為第一路常閉輸出，7、8為第二路常開輸出，7、9為第二路常閉輸出，10、11為本機供電輸入端子（220V）。以上開關量輸出信號為本機正常工作時輸出狀態。
4、在控制箱面板上有兩組按鍵式撥碼預置開關，左為一路設定，同時對應輸出1，右為二路設定，同時對應輸出2，在設定膠帶打滑值時，設定值要低于標準帶速值，才能達到檢測目的。例：膠帶正常運行速度為2.50米/秒，設定打滑率為20％，這時撥碼開關應按到200，當膠帶速度下降到2.00米秒時，則繼電器有一輸出信號，設定時只要低于標準帶速值，即可達到檢測目的。
如果將本產品用于檢測膠帶超速檢測時，請將預置碼開關按到超速值即可。有兩路輸出如用戶使用一路輸出時請將另一路撥碼開關按到大于標準帶速值，這樣可降低本產品使用功率。
